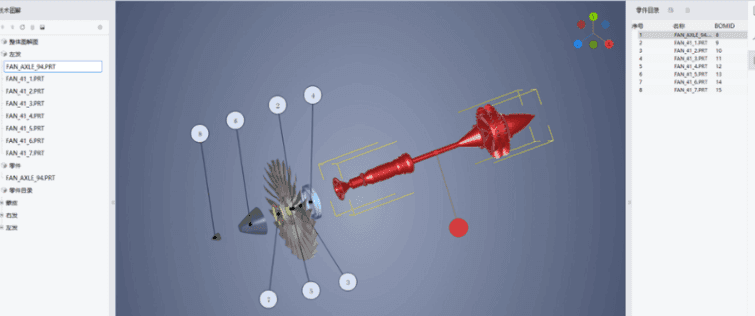

01 / 3D EXPLODED VIEW
三维爆炸图快速制作
基于轻量化模型建立清晰的装配分解视图，支持多方向分解、视角调整、部件标记及零件序号关联，直观呈现复杂总成与整机结构。
复杂总成与整机产品概述
电子图册（Electronic Parts Catalog，EPC）以产品结构和BOM数据为基础，将CAD模型、二维技术图解、SVG交互图形、三维爆炸图与零件编号、数量、属性、安装位置及装配关系统一关联，为维修、采购和售后服务提供准确、持续更新的零部件信息入口。

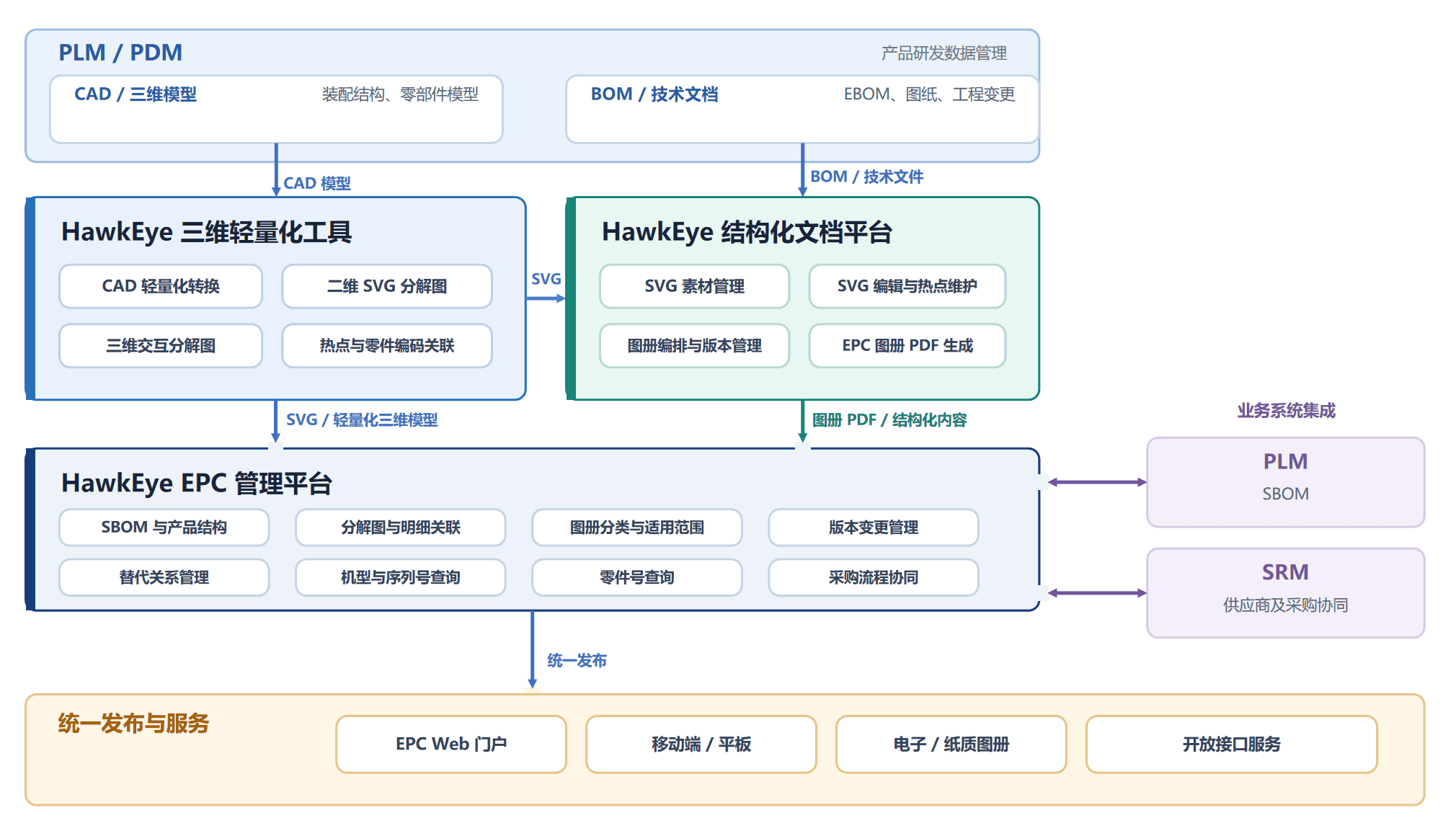

EPC产品架构
平台以PLM/PDM中的CAD三维模型、BOM和技术文档为源头，通过三维轻量化工具完成CAD转换、二维SVG分解图、三维交互分解图以及热点与零件编码关联；结构化文档平台负责SVG素材、图册编排、版本管理和EPC图册生成。最终由EPC管理平台统一管理SBOM、产品结构、分解图、零件明细、替代关系、适用范围和版本变更，并与PLM、SRM等业务系统协同，面向Web、移动端、电子或纸质图册及开放接口统一发布。
产品界面与核心应用
02 / SVG TECHNICAL ILLUSTRATION
SVG交互式技术图解
从三维模型生成投影图、线框图和分解视图，支持标号、引线、热点及部件凸显。SVG图形缩放不失真，适合网页、移动端和电子手册长期使用。
零件目录与维修手册
03 / BOM ASSOCIATION
BOM与图解双向关联
点击二维图形或三维模型即可定位BOM记录，选择BOM记录也能高亮对应部件，让图形、模型、热点和零件目录使用同一套产品数据。

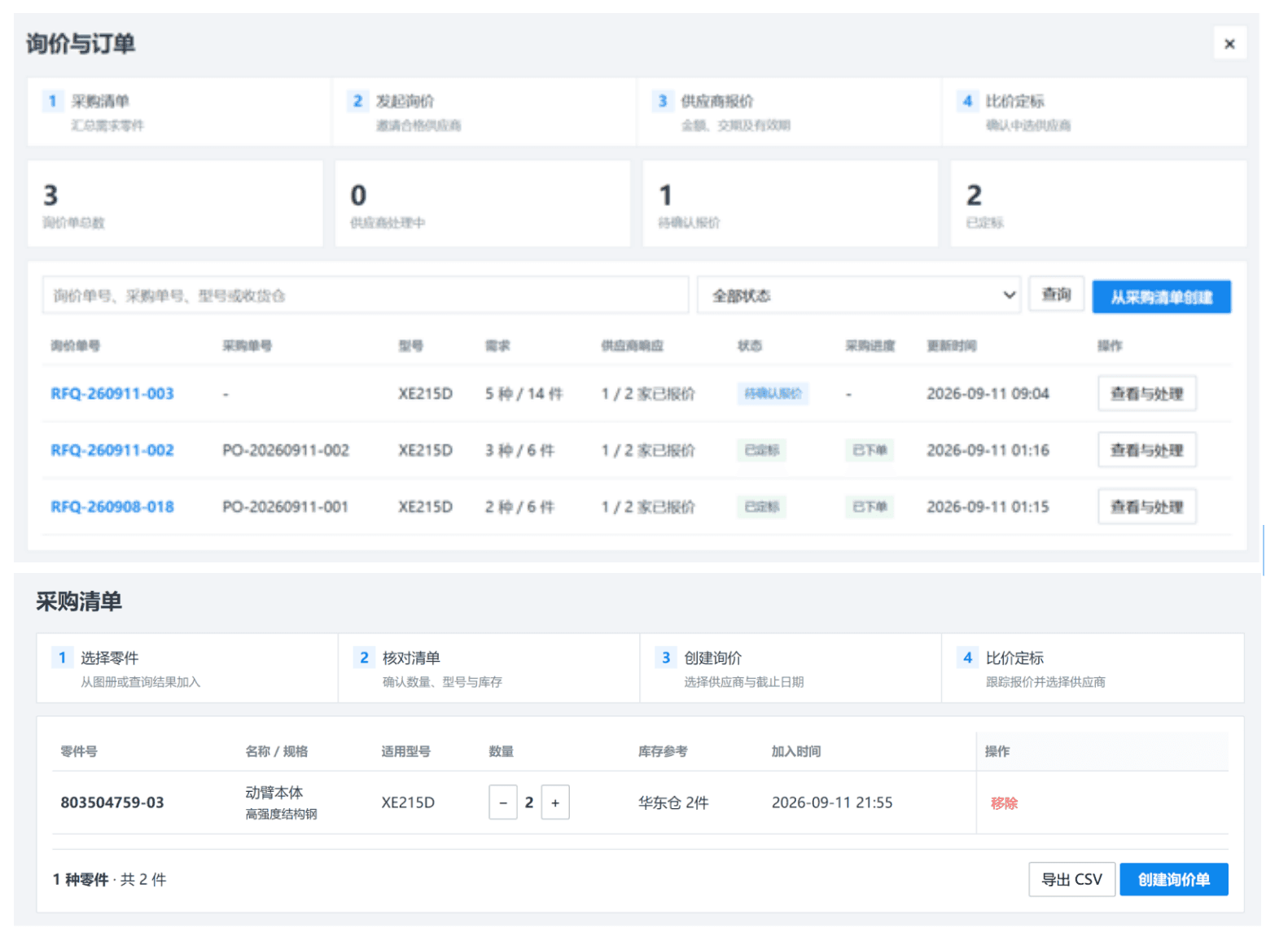

备件识别、查询与采购

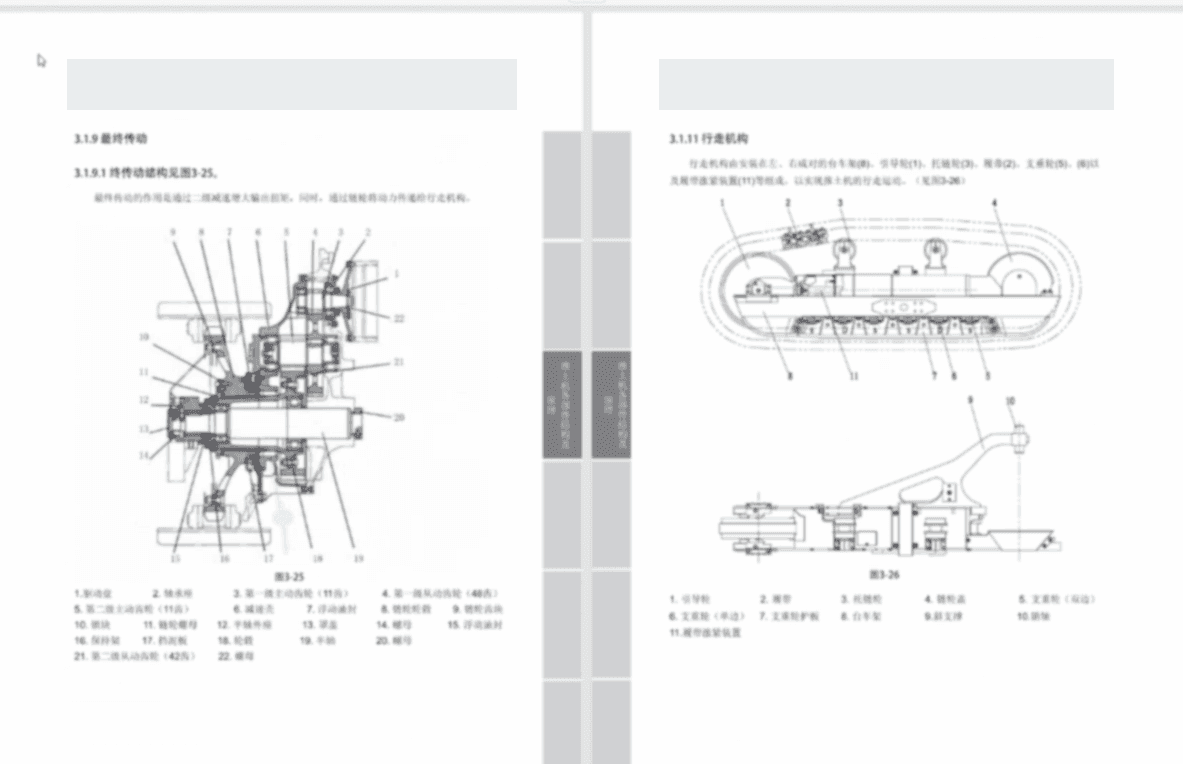

04 / CATALOG PUBLISHING
图册管理与多端发布
覆盖图册编制、内容审核、版本追溯、权限控制和持续更新，可发布为HTML、SVG、PDF、图片或交互式电子手册，满足企业内网与多终端应用。
Web、PC与移动端核心能力
CAD与BOM数据接入
连接PLM、PDM及主流工程设计数据，支持CATIA、NX、Creo、SolidWorks等格式，复用产品BOM、装配结构、零部件属性和版本信息。
自主三维轻量化
自动解析、优化和压缩复杂CAD模型，在适配网络传输与终端浏览的同时保留模型树、装配关系、属性、比例和颜色。
三维爆炸图制作
支持中心分解、单轴分解、多轴组合及自定义方向分解，可调整部件间距、视角和显示状态，并关联零件序号与BOM信息。
SVG交互式技术图解
从三维模型生成投影图、线框图和分解视图，支持标号、引线、中心线、局部放大、裁剪、热点和部件凸显，缩放不失真。
BOM与图解双向关联
依据产品结构自动生成零件目录并计算数量，点击二维图形或三维模型可定位BOM记录，选择BOM也可高亮对应部件。
图册编制与版本管理
覆盖图册创建、内容审核、版本追溯、权限控制和产品变更后的持续更新，确保图、模、数使用同一套产品数据。
多格式与多终端发布
支持HTML、SVG、PDF、图片、视频及交互式电子手册发布，适配Web、PC、移动端和企业内网应用。
开放集成与安全部署
可与PLM、PDM、Teamcenter、ERP、备件、库存和订单系统连接，支持私有化部署、国产操作系统及数据库。
应用场景
汽车与商用车零件目录工程机械与农业机械备件图册轨道交通车辆及车站设备图册航空航天与军工装备零部件查询工业设备与生产线售后备件服务船舶与能源装备全生命周期服务
业务价值
复用CAD与BOM数据，减少重复绘制并提高图册制作效率
通过图形、热点、模型和BOM双向定位，提高零件查询与识别准确性
产品结构变化后同步更新图册内容，降低长期维护成本
通过网页和移动端随时获取准确资料，改善维修、采购和售后服务体验
以自主可控和私有化部署保障企业核心工业数据安全
打通零件图册、备件库存与采购业务，缩短备件识别、询价及供应响应周期
